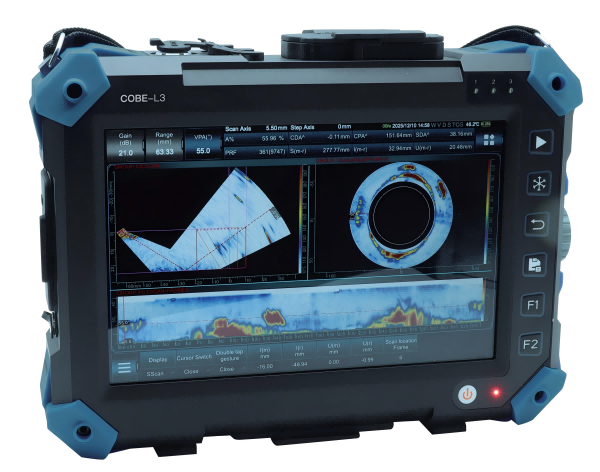

COBE-L3 是一款集 PA / UT / TFM / TOFD 于一體的便攜式相控陣超聲檢測儀，面向現場檢測與工程應用場景，在保證高檢測性能的同時，實現輕量 化與高集成度設計，適用于多行業、多工況的無損檢測需求。
輕量化設計
?整機約 2.7 kg，大幅減輕現場作業負擔
?適用于高空作業、狹小空間、戶外巡檢等復雜環境
?長時間攜帶與操作更輕松，提升檢測效率
高性能配置，精準高效
?PRF高達20 kHz，高速掃查，效率在線
?0.5–20 MHz 寬頻帶，兼容多種常用探頭，降低使用成本
?800% A掃顯示高度，微小缺陷清晰呈現，有效降低漏檢與誤判風險
全能模式，一機多用
?集成 PA / UT / TFM / TOFD 四大核心檢測模式
?覆蓋焊縫檢測、厚度測量、材料探傷等應用
?滿足從日常巡檢到大型項目的多樣化檢測需求
高性價比之選
?全功能配置，無冗余負擔
?以更合理的成本，獲得更全面、更專業的檢測能力
?特別適合檢測機構、工程施工團隊等工業用戶
多種檢測模式集成應用覆蓋廣泛
集成 PA、UT、TFM、TOFD 等多種檢測模式，可滿足絕大多數工業無損檢測應用場景需求。
全聚焦成像（TFM） 算法覆蓋全面
支持多種TFM成像路徑與算法組合，可滿足不同材料、結構及缺 陷類型的高分辨率檢測需求。
管座角焊縫 專用成像算法支持
軟件內置管座角焊縫成像算 法，配合MOS07管座角焊縫 掃查器使用，實現焊縫數據的 穩定采集與多視圖成像，缺陷 顯示清晰直觀。
參數類別 | 參數選項 | 相控陣通道 | 常規通道 |
基礎配置 | 接收/發射 | 64/128PR | 2/2 |
探測范圍 | 探測范圍 | 9900μs | 9900μs |
聲速 | 340-15240m/s | 340-15240m/s | |
脈沖發生器 | 檢測模式 | PE/PC | PE/PC/TT/TOFD |
脈沖電壓 | 10V-100V,1V步進 | 100V/200V/400V | |
脈沖方式 | 負方波 | 負方波 | |
脈沖寬度 | 25-1000ns/2.5ns | 30-1000ns/2.5ns | |
脈沖上升時間 | <4ns | <8ns | |
PRF | 20KHz | 10KHz | |
延遲 | 20μs/2.5ns | 20μs/2.5ns | |
阻尼 | NA | 200Ω | |
接收延遲 | 20μs/2.5ns | 20μs/2.5μs | |
接收器 | 增益范圍 | 0-120dB | 0-120dB |
帶寬 | 0.5-20MHz | 0.5-20MHz | |
接收延遲 | 20μs/2.5ns | 20μs/2.5μs | |
數據采集 | 采樣率 | 100MHz | 100MHz |
ADC分辨率 | 16bit | 16bit | |
最大波幅 | 800% | 800% | |
最大A掃長度 | 16384 | 16384 | |
聚焦法則數量 | 1024 | NA | |
聚焦類型 | 真實深度/半聲程/投影/任意面 | NA | |
通用參數 | 檢波 | FW/HW+/HW-/RF | FW/HW+/HW-/RF |
同步 | 始脈沖或閘門 | 始脈沖或閘門 | |
掃描與顯示 | 檢測模式 | PA/UT/TOFD/FMC-TFM/PWI-TFM | - |
掃描類型 | 扇形/線性掃查/復合掃查/全聚焦 | NA | |
顯示模式 | A/B/S/C/TFM/3D/TopC/帶狀圖 | A/B/C/帶狀圖 | |
信號處理 | 自適應濾波 | 有 | NA |
頻帶濾波器 | 全時數據平均 | NA | |
TCG | 點數 | 16 | 16 |
最大增益量 | 40dB | 40dB | |
最大增益斜率 | 40dB/10ns | 40dB/μs | |
閘門 | 閘門數 | A/B/C/1+自定義閘門 | - |
閘門閾值 | 0-100% | - | |
閘門觸發模式 | 峰值/前沿 | - | |
檢測報告 | 輸出格式 | WORD、PDF、EXCEL | - |
顯示屏 | 尺寸 | 10.1 inch | |
分辨率 | 1280*1280pixel | ||
類型 | 工業級TFT LCD觸摸屏 | ||
I/O接口 | USB 3.0 | 2個USB3.0 | |
以太網 | 1個，1000 Mb/s | ||
視頻輸出 | HDMI1.4b | ||
編碼器 | LEMO 16-pin | ||
系統 | 語言 | 中文/英文/俄文/法語/德語/意大利語 | |
電池和電源 | 直流供電電壓 | 15V DC | |
電池類型 | 鋰電池10.8V 97.2Wh | ||
連續工作時間 | 約4小時(1節電池) | ||
外殼 | 尺寸 | 302mm*230mm*84mm | |
重量 | 2.7kg(不帶電池)3.2kg(帶1節電池) | ||
石油化工 / 電力能源 / 軌道交通 / 航空航天 / 鋼結構與壓力容器檢測
